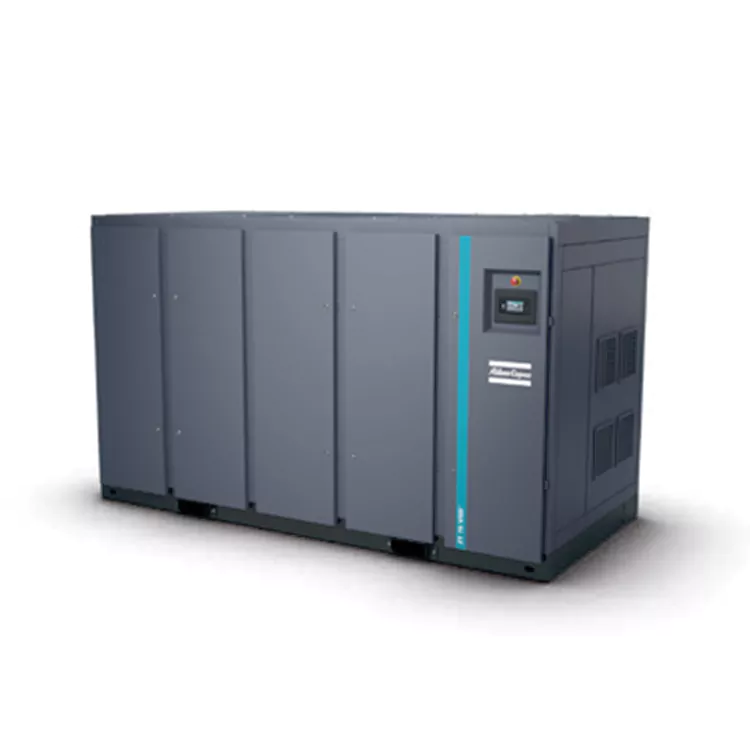

Безмасляний гвинтовий повітряний компресор

Основні параметри

Об'єм: 4,2-148,5 м³/хв

Потужність: 55-900 кВт

Стандарт промисловості

Безмасляне повітря використовується в багатьох галузях промисловості, де якість повітря має вирішальне значення для кінцевих продуктів і виробничих процесів, включаючи їжу та напої, фармацевтичну, нафтохімічну, напівпровідникову та електронну промисловість, медицину, автомобільне фарбування та текстиль. У таких вимогливих додатках навіть найменше забруднення оливи може призвести до дорогих простоїв або пошкодження продукту.

Піонер у технології безмасляного повітря

Протягом останніх 60 років компанія Atlas Copco займалася дослідженнями та розробкою безмасляних гвинтових повітряних компресорів, випускаючи численні безмасляні повітряні компресори та повітродувки, щоб забезпечити клієнтів чистим повітрям. Завдяки безперервним дослідженням і розробкам Atlas Copco знову досягла нової віхи, ставши першим виробником повітряних компресорів, який успішно пройшов сертифікацію КЛАСУ 0.

Усунення ризиків

Щоб задовольнити суворі вимоги своїх клієнтів, Atlas Copco доручила відомій випробувальній організації TÚV перевірити свої безмасляні компресори та повітродувки. TÚV застосував суворі методи тестування, досліджуючи всі можливі форми масла в широкому діапазоні температур і тиску, і не виявив жодних слідів масла у вихідному потоці повітря.

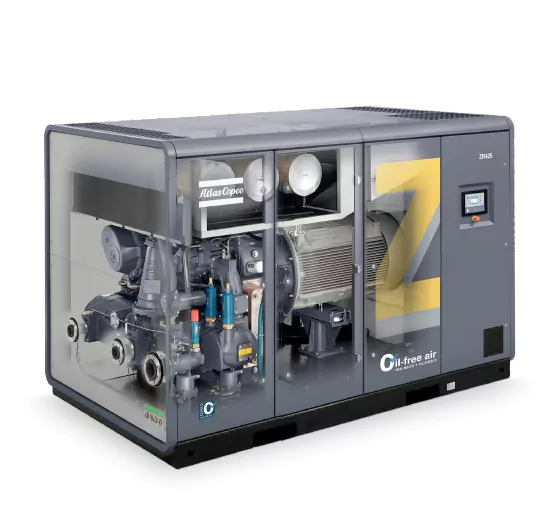

Зріла безмасляна гвинтова технологія Z, моделі ZR з водяним охолодженням

①Головка безмасляного компресора преміум-класу

• Унікальна конструкція ущільнення Z-типу забезпечує чисте, високоякісне стиснене повітря без масла.

• Преміальне покриття ротора Atlas Copco забезпечує високу ефективність і довговічність.

• Кожух охолодження.

②Удосконалений контролер блоку Elektronikon®

• Керує безмасляним гвинтовим повітряним компресором і сушаркою одночасно через інтегровану систему керування.

• Забезпечує загальний моніторинг стану продуктивності системи за допомогою інструкцій з профілактичного обслуговування, сигналізації про несправності та функцій безпечного відключення.

• Доступні кілька мов відображення.

• Спеціально розроблений для підключення до системи горизонтального керування ES,

інтегровано зі стандартними серійними протоколами зв'язку.

③Додати/розвантажити клапан

• Зовнішня подача повітря не потрібна.

• Вхідні та випускні клапани з механічним блокуванням.

• Надзвичайно низька розвантажувальна потужність.

④Високоефективний охолоджувач і водовіддільник

• Пучок труб із стійкої до корозії нержавіючої сталі.

• Високонадійне роботизоване зварювання; без витоків.

• Алюмінієві ребра у формі зірки для збільшення площі теплообміну.

• Лабіринтовий водовіддільник ефективно відокремлює конденсат від стисненого повітря.

⑤ Високоефективний двигун + VSD

• Двигун TEFC IP55 запобігає проникненню пилу та хімікатів.

• Безперервна робота за суворих температур навколишнього середовища.

• Безпосередня економія енергії до 35% завдяки двигуну з частотним приводом (VSD).

• Регульований діапазон витрати від 30% до 100%.

Модель ZT з повітряним охолодженням може похвалитися комплексним і видатним дизайном.

①Використовує шестерні AGMA A5/DIN Grade 5

• Тривалий термін служби

• Низькі втрати при передачі, зменшення шуму та вібрації.

②Ротор безмасляного компресора преміум-класу

• Безмасляний гвинтовий компресор преміум-класу забезпечує високоякісне повітря.

• Чудове покриття ротора та сорочка охолодження забезпечують загальну ефективність компресора.

③Покращені підшипники ротора

• Зберігає високу стабільність за різних умов навантаження.

• Легко адаптується до змін навантаження.

④Високоефективний охолоджувач повітря

• Попередній охолоджувач з нержавіючої сталі з радіатором.

• Чудова продуктивність теплообміну.

• Легко чиститься.

• Радіальний вентилятор охолодження з низьким рівнем шуму та низькою енергією.

⑤Інтегрований VSD

• Безпосередня економія енергії до 35% за допомогою двигуна з частотним приводом (VSD).

• Значно зменшені втрати при розвантаженні.

• Відсутність вентиляції, що запобігає викиду стисненого повітря в атмосферу.

• Діапазон регулювання витрати від 30% до 100%.

Частотний привод (VSD): Зменшення витрат на енергію

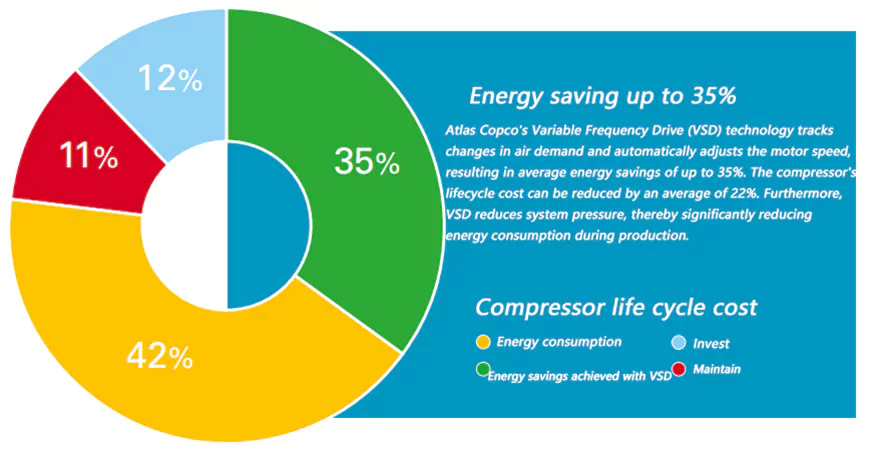

Споживання енергії становить понад 80% від загальної вартості життєвого циклу безмасляного гвинтового повітряного компресора. Крім того, електроенергія, яка використовується у виробництві стисненого повітря, становить понад 40% загальних витрат на електроенергію заводу. Щоб зменшити витрати на електроенергію, Atlas Copco запровадила технологію частотно-регульованого приводу (VSD) у промисловості стисненого повітря. VSD не тільки економить значну кількість енергії, але й захищає навколишнє середовище для майбутніх поколінь. Завдяки безперервним інвестиціям у цю технологію Atlas Copco може запропонувати найширший асортимент інтегрованих компресорів VSD на ринку.

Унікальні особливості Atlas Copco інтегрований VSD

1. Elektronikon* одночасно керує компресором і вбудованим інвертором, забезпечуючи безпечну роботу.

2. VSD пропонує гнучкий вибір тиску від 4 до 10 бар, що знижує витрати на електроенергію.

3. Спеціально розроблений інвертор і двигун (із захищеними підшипниками) забезпечують високу ефективність у всьому діапазоні швидкостей.

4. Двигун спеціально розроблений для роботи на низьких швидкостях, повністю враховуючи вимоги до охолодження як двигуна, так і компресора на низьких швидкостях.

5. Усі компресори Atlas Copco VSD сертифіковані та ліцензовані. Робота компресора не впливає на зовнішнє обладнання, і навпаки.

6. Посилені механічні компоненти забезпечують контроль діапазону робочих швидкостей ключових компонентів нижче критичних рівнів вібрації.

7. Високоефективний інвертор, вбудований в електричну шафу керування, забезпечує стабільну роботу компресора при температурі навколишнього середовища до 50°C/122°F (стандартна робоча температура до 40°C/104°F).

8. Немає «вікна швидкості», яке збільшує споживання енергії або впливає на стабільність чистого тиску; діапазон регулювання витрати газу в компресорі становить лише 75%.

9. Коливання тиску в трубопроводі слід утримувати в межах 0,10 бар (1,5 psi).

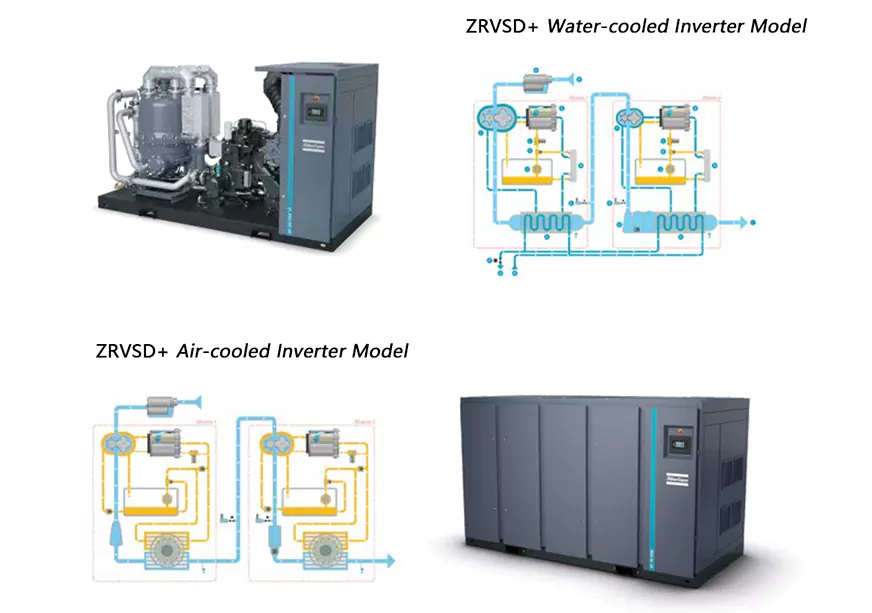

Інверторний привід Atlas Copco ZVSD+ з подвійним постійним магнітом

• Безмасляний гвинтовий повітряний компресор використовує нове покоління високоефективних компресорних головок для підвищення ефективності стиснення.

• Кожна з компресорних головок високого та низького тиску оснащена високоефективним двигуном зі змінною частотою на постійних магнітах IP66 (IE5), який регулює швидкість у реальному часі відповідно до змін потреби в стисненому повітрі, заощаджуючи енергію та підвищуючи ефективність.

• Надійні підшипники, що змащуються маслом.

• Спеціально розроблений частотний перетворювач Atlas Copco дозволяє регулювати частоту високого потоку від 20% до 100%.

• Компактна конструкція економить простір для установки.
