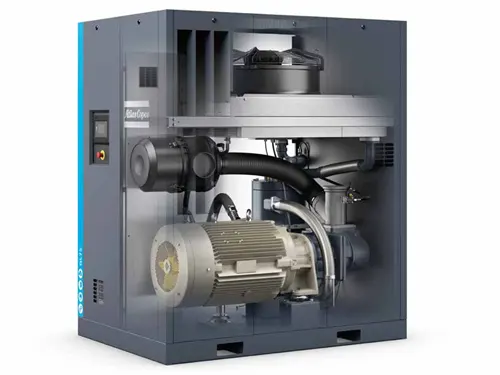

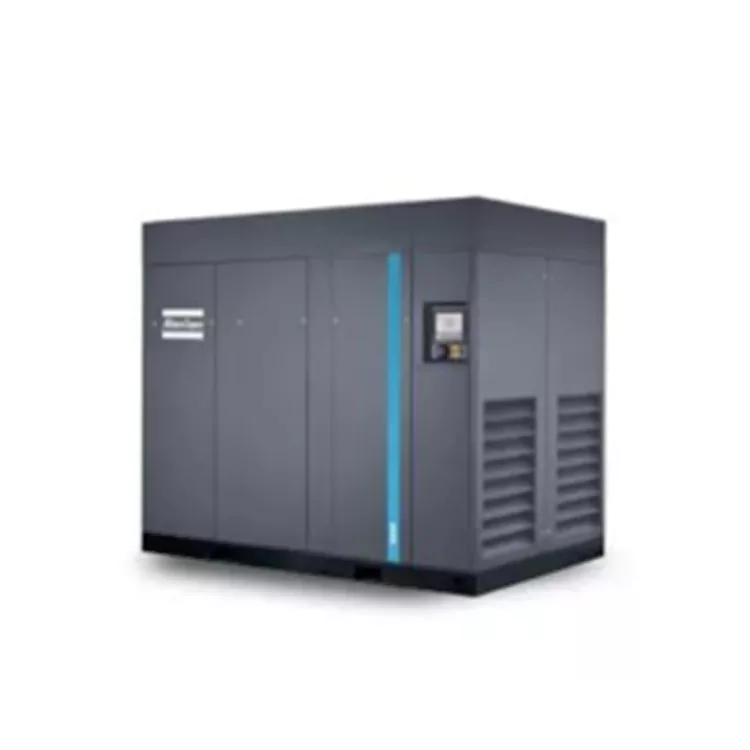

Безмасляний гвинтовий повітряний компресор низького тиску

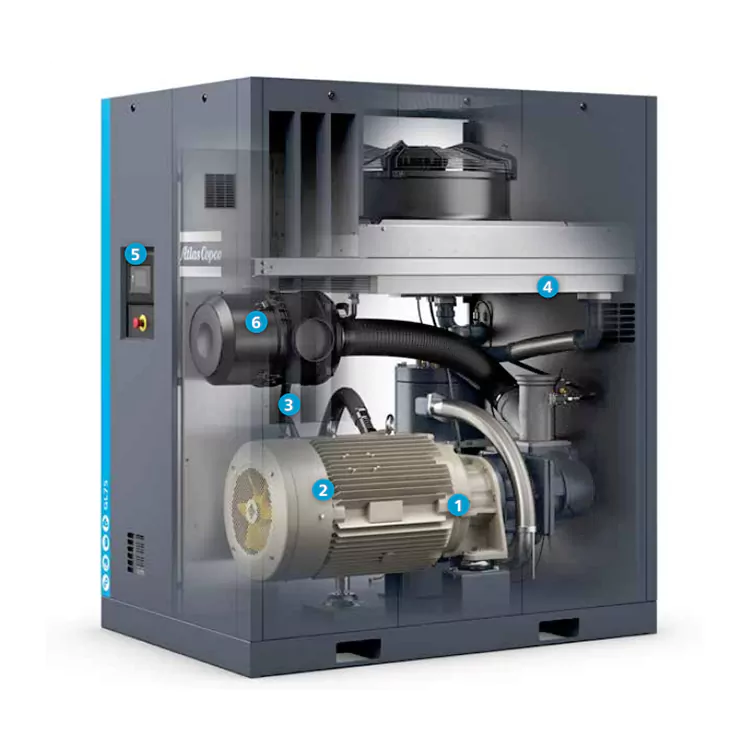

Переваги продукту

Система приводу, що не потребує обслуговування

• Не вимагає технічного обслуговування, повністю закритий, запобігає проникненню пилу та сміття

• Безмасляний гвинтовий повітряний компресор низького тиску підходить для суворих умов

• Високоефективний зубчастий привід без втрати ефективності муфт

• Максимальна робоча температура навколишнього середовища для стандартної моделі становить 46˚C, а для моделі з високою температурою – 55˚C

Надефективний двигун

• Клас ефективності двигуна IE4

• Клас захисту IP55, клас ізоляції F, клас підвищення температури B

• Непривідний кінець використовує підшипники, змащені консистентною мастилом, які не потребують обслуговування

•  Підходить для тривалої роботи в суворих умовах

Міцний обертовий масляний фільтр

• Ефективно фільтруйте домішки в маслі, щоб подовжити термін служби деталей

• Масляний фільтр оснащений перепускним клапаном

Незалежний надвеликий масляний охолоджувач і додатковий охолоджувач

• Низька температура на виході з ротора забезпечує тривалий термін служби масла

• Вбудований механічний пароводяний сепаратор може видалити майже 100% води конденсату

• Конструкція для зняття напруги усуває термічний удар в теплообміннику

Сенсорний контролер Elektronikon®

• Доступні дистанційне керування, вихід тривоги, плани технічного обслуговування та діагностики мережі

• Вбудована дистанційна діагностика Smartlink максимізує продуктивність системи повітряного компресора та забезпечує економію енергії

• Діагностика кількох компресорів (2, 4 та 6 блоків у спільному управлінні необов'язкові)

• Потужний повітрозабірний фільтр

• Безмасляний гвинтовий повітряний компресор низького тиску може видалити 99,9% грубого пилу, підвищуючи захист компонентів компресора

• Надзвичайно довгий термін служби

Atlas GL 37-75 відрізняється винятковою ефективністю, відмінною якістю стисненого повітря, низьким енергоспоживанням за стабільних умов використання газу та інтелектуальними характеристиками, які забезпечують ефективність і надійність. Використовується сенсорний контролер Elektronikon із віддаленою діагностикою в реальному часі та пропозиціями щодо оптимізації, наданими SMARTLINK, а також OPCUA для інтеграції у виробничі системи.

Технічні параметри Atlas GL 37-75

Специфікаційні розміри Atlas GL 37-75

Основні параметри

Параметри продуктивності пристрою виміряні відповідно до ISO1217, додаток C і 2009

Випробування рівня звукового тиску на робочій станції: LpWSA (пор. 20 мкПа) дБ(А) (помилка: 3 дБ(А))

Рівень шуму вимірюється відповідно до стандартів ISO2151 і ISO9614

FAD вимірюється при таких робочих тисках: 5 бар для моделі 5,5 бар

Стандартні робочі умови: Абсолютний тиск на вході: 1 бар

Температура повітря на вході: 20°C

Основна конструкція повітряного компресора Atlas GL 37-75

1. Секція основного блоку: включає впускний клапан, випускний клапан, систему трансмісії тощо, які використовуються для досягнення повітря всмоктування, стиснення та випуску.

2. Допоміжні системи: у тому числі система мастила, система охолодження води, електрична система керування тощо, використовуються для забезпечення нормальної роботи повітряного компресора.

Процес роботи повітряного компресора Atlas GL 37-75

1. Етап запуску: коли натиснуто кнопку живлення, електронна система керування автоматично запустить систему змащення та систему охолодження повітряного компресора. Одночасно відкривається впускний клапан і повітря потрапляє всередину основного блоку.

2. Етап стиснення: коли гвинтовий ротор обертається, повітря всередині головного блоку піддається силі стиснення, і тиск поступово зростає. У цей момент випускний клапан закривається, щоб стиснений газ не повертався назад.

3. Ступінь вихлопу: коли досягнуто встановленого значення тиску, електронна система керування автоматично активує випускний клапан для випуску стисненого газу. Тим часом впускний клапан закривається, і безмасляний гвинтовий повітряний компресор низького тиску переходить у стан очікування наступного запуску.

4. Етап вимкнення: якщо необхідно зупинити роботу повітряного компресора, натисніть кнопку вимкнення. Електронна система керування вимкне систему змащення та систему охолодження води та поступово закриє впускний та випускний клапани. Нарешті повітряний компресор повністю перестав працювати.

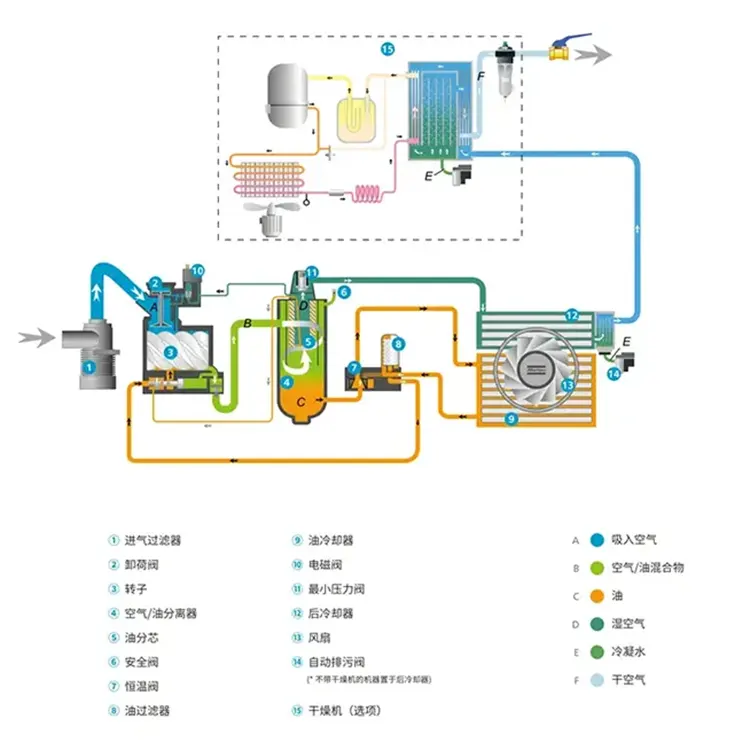

Робоча схема повітряного компресора Atlas GL 37-75
