Мобільний повітряний компресор з дизельним двигуном

Посилання на продукт

Стандартний обсяг поставки

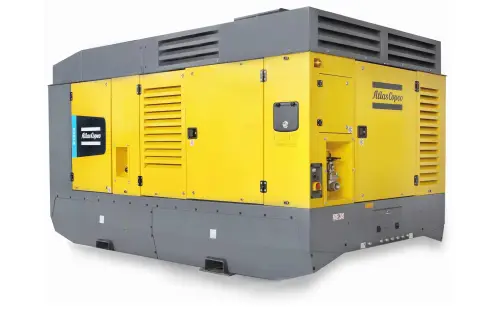

Atlas Copco X1300, Y1300 і XRS 1500-20 — це двоступеневі гвинтові компресори з масляним упорскуванням, які працюють від шестициліндрового дизельного двигуна Cummins з рідинним охолодженням.

Пристрій складається з двох високоефективних компресорних елементів, дизельного двигуна, систем охолодження, розділення повітря/масла та систем керування – усе це поміщено в звукоізоляційний сталевий корпус із міцним покриттям.

Особлива увага приділяється загальній якості продукту, зручності користувача, простоті обслуговування та економічній експлуатації, щоб забезпечити найкращу в своєму класі вартість володіння

Доступні моделі

особливості

• DrillAir™

• Oiltronix™ V2

• Додаткова економія палива 3%.

• Нова концепція резервуара масловідділювача

• XPR

• Динамічне посилення потоку

Переваги

• Збільшення швидкості свердління на 30% і охоплення широкого діапазону застосування за допомогою одного компресора

• Висока надійність системи, що дозволяє уникнути утворення води в масляній системі компресора та збільшений термін служби елемента

• Відсутність ручного регулюючого клапана або ліній регулювання тиску усуває пов'язані з ними проблеми замерзання

• Збережіть 1 годину для зміни операційної системи

• Пропонуйте розширений діапазон для охоплення більшої кількості застосувань

• Запропонуйте на 10% більше потоку під час промивання та заправки штока

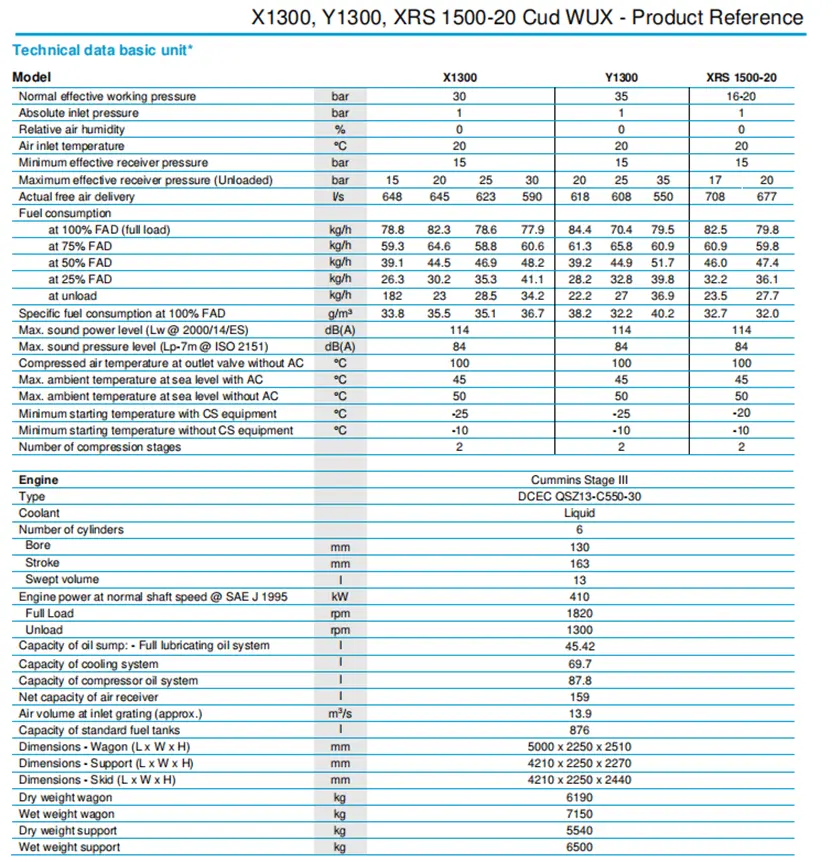

Технічні параметри

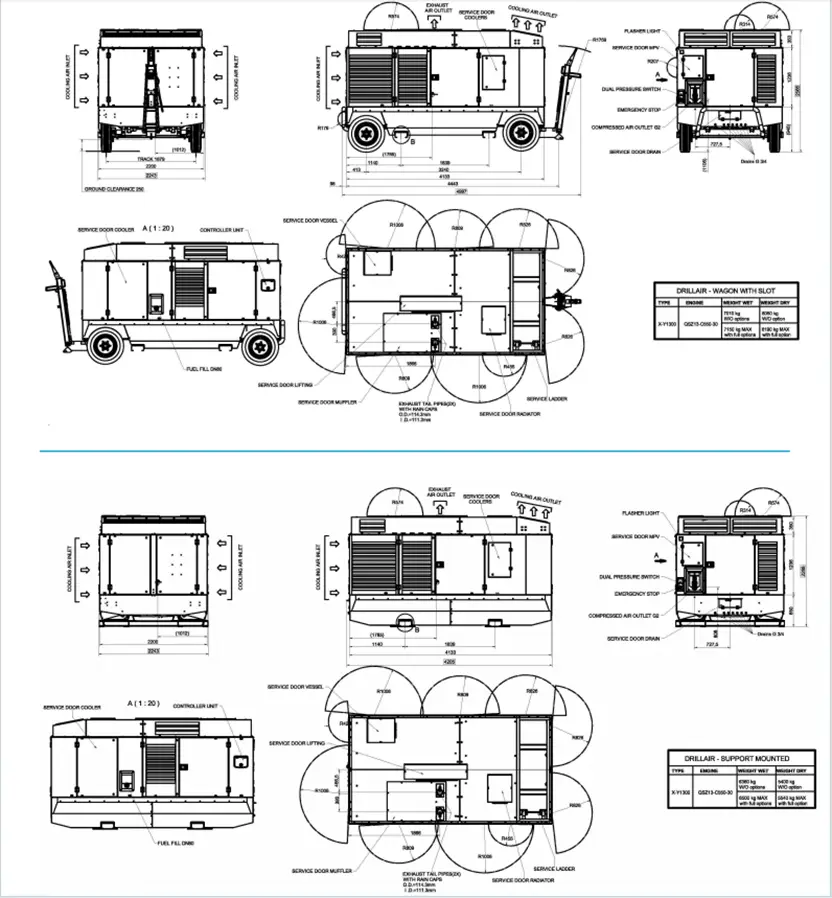

Технічні характеристики та розміри

Принципові дані

Компресорний елемент

Якість компресора можна виміряти через надійність, ефективність і довговічність використовуваного компресорного елемента. Завдяки десятиліттям досвіду в розробці елементів компресора, результатом є виробництво найбільш ефективних і надійних компресорів на ринку.

Сепаратор повітря/масла

Розділення повітря та масла досягається за допомогою відцентрового масловідділювача в поєднанні з фільтруючим елементом.

Розроблений для більш високого максимального робочого тиску, сепаратор оснащений герметичним запобіжним клапаном високого тиску, клапаном мінімального тиску, автоматичним клапаном продувки та регулятором тиску.

Система охолодження

Двигун забезпечений рідинним охолоджувачем і проміжним охолоджувачем, а компресор забезпечений масляним охолоджувачем. Система охолодження призначена для безперервної роботи в умовах навколишнього середовища до 50°C із закритими дверцятами купола.

Система регулювання компресора

Регулююча система мобільного повітряного компресора з дизельним двигуном складається з повітряних фільтрів, повітряного ресивера/масляного сепаратора, компресорного елемента, вузла впускного клапана з впускним клапаном і продувним клапаном; все це контролюється електронною системою регулювання.

Система змінного регулювання забезпечує повний контроль тиску та потоку компресора. Він контролює тиск у посудині та вихідний потік шляхом вимірювання тиску повітря та температури повітря в кількох точках, а також контролює вхідний повітряний клапан, швидкість двигуна та продувний клапан відповідно до виміряних значень.

Економна витрата палива забезпечується повністю автоматичним безступінчатим регулятором швидкості, який адаптує швидкість двигуна до потреб повітря.

Випускні отвори

Стиснене повітря доступне від 1 x G2.

Двигун

Дизельний двигун Cummins

Мобільний повітряний компресор з дизельним двигуном приводиться в рух шестициліндровим дизельним двигуном Cummins QSZ13-C550-30 з рідинним охолодженням. Потужність двигуна передається на компресорний елемент через надміцну муфту.

Електрична система

X1300, Y1300 і XRS 1500-20 оснащені 24-вольтовою електричною системою заземлення.

Апаратура – ​​XC4003

Панель керування XC4003 розташована на передній частині кришки компресора.

Інтуїтивно зрозумілий контролер Atlas Copco XC4003 простий у управлінні з усіма функціями у вас під рукою. Контролер також керує операційною системою ECU двигуна, а також низкою попереджень безпеки та вимиканням за різними параметрами (наведено нижче).

Функціональність контролера XC4003:

• Головний екран

- Тиск у судинах

- Рівень палива

- Час роботи

- RPM

- Потік повітря CFM

• Загальні налаштування

- Стаціонарна регенерація DPF

- Діагностика двигуна

- Автоматичний запуск/завантаження/зупинка

- Мови

- Одиниці вимірювання

• Вимірювання

- Витрата палива

- Температура охолоджуючої рідини двигуна

- Температура елемента компресора

- Тиск у судинах

- Навантаження двигуна

- Тиск масла в двигуні

- Навантаження сажі DPF

- Температура палива

- Напруга батареї

- Регуляторний тиск

- Завантажені/розвантажені години

- Успішні/невдалі старти

- Таймери обслуговування (2)

• Операційний контроль

- Попередньо встановлений потік або робочий тиск

• Сервіс

- Трендування даних

- Резервне копіювання проекту

• Сигналізація

- Активні сигналізації

- Історія журналу подій

- Історія журналу тривог

Запобіжні пристрої

Компресор стандартно оснащений пристроями безпеки для компресора та двигуна. Пристрій буде повністю вимкнено, якщо:

- Надто висока температура моторного масла

- Занизьке падіння тиску моторного масла

- Температура стисненого повітря на виході виходить за межі зазначеного діапазону.

- Низький рівень палива

Стартер також захищений від перевантаження внаслідок тривалої роботи або коли двигун працює.

Кузовні роботи

Дизельний мобільний повітряний компресор стандартно постачається з оцинкованим сталевим кожухом із порошковою фарбою, що забезпечує чудовий захист від корозії.

Широкі двері забезпечують повний сервісний доступ до всіх компонентів.

Виробничі та екологічні стандарти

X1300, Y1300 і XRS 1500-20 виробляються відповідно до суворих норм ISO 9001 і повністю впроваджені екологічні

Система менеджменту, що відповідає вимогам ISO 14001. Увага була приділена забезпеченню мінімального негативного впливу на навколишнє середовище.

Документація, що надається

Агрегат поставляється з такими документами та сертифікатами:

- Список запчастин до компресора.

- Інструкція з експлуатації компресора та двигуна.

- Свідоцтво про випробування машини.

- Свідоцтво судна.

Гарантійне покриття

• Інформацію про гарантію див. у презентації продукту.

• Доступні програми розширеної гарантії; для отримання додаткової інформації зверніться до місцевого торгового представника.

* Примітка: через постійне вдосконалення продуктів технічні характеристики можуть бути змінені без попереднього повідомлення.
