Резервуар для зберігання повітря

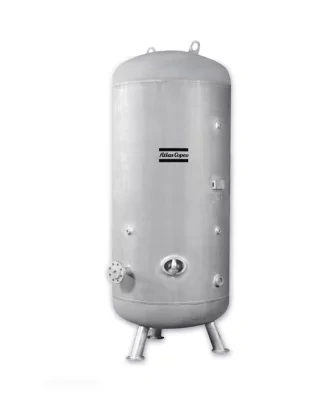

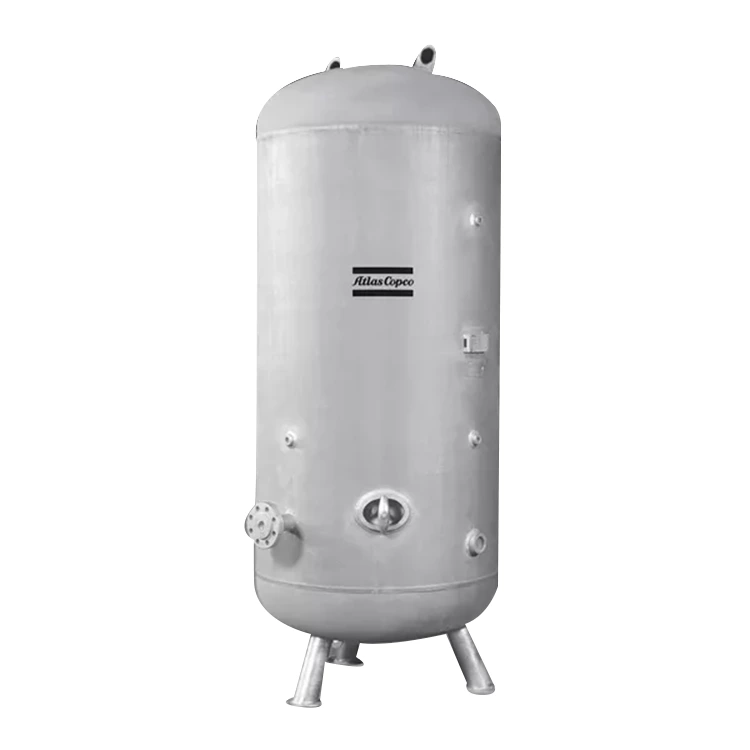

Резервуари для зберігання повітря високого тиску HTA

Економія енергії для систем високого тиску

Резервуари для зберігання повітря високого тиску Atlas Copco HTA забезпечують стиснене повітря під постійним тиском, зберігаючи стиснене повітря для задоволення пікових потреб. Уникаючи надмірних циклів завантаження/розвантаження, вони економлять енергію та подовжують термін служби повітряного компресора. HTA ідеально підходять для застосування під високим тиском.

Підходить для різних польових умов

HTA може ефективно працювати за температури навколишнього середовища від -10°C/14°F до +55°C/131°F і підходить для обробки вологого та гарячого стисненого повітря. Злив конденсату необов’язковий.

Висока надійність

Ми використовуємо метод динамічного розрахунку кінцевих елементів для розрахунку опору, напруги, пульсації та вібрації та розробляємо HTA на основі результатів розрахунку, надаючи йому виняткову надійність (CE 97/23 – ASME, розділ VIII, розділ 3).

Технологічні переваги

Технічні переваги

■Безпечний вибір

Газові баки HTA легко сумісні з компресорами, розробленими для тиску 45 бар і температури 55°C/131°F.

■Надійна конструкція

Безпечні гарячеоцинковані металеві резервуари забезпечують чудовий захист.

■Просте встановлення

Оснащений легкодоступними монтажними отворами для зручного встановлення.

Що таке повітряний ресивер?

Повітряні ресивери, які іноді називають резервуарами для зберігання стисненого повітря, є важливим компонентом систем стисненого повітря. Їхнє основне призначення — тимчасове зберігання стисненого повітря для забезпечення максимальної потреби системи та оптимізації ефективності роботи установки.

Роль резервуара для зберігання повітря

Теоретично ваша повітряна компресорна установка може працювати без резервуара для прийому повітря. Однак відсутність компонента в системі повітря збільшить цикли завантаження та розвантаження компресора, накладаючи на нього більше навантаження. Важливо пам’ятати, що цикл завантаження та розвантаження залежить від коливань попиту на вашому підприємстві.

Резервуар для зберігання повітря відіграє вирішальну роль у пневматичних системах. Вони використовуються для зберігання стисненого повітря перед його надходженням у систему трубопроводів або обладнання. Коротше кажучи, резервуар для прийому повітря діє як буфер між компресором і коливаннями тиску, викликаними змінами попиту.

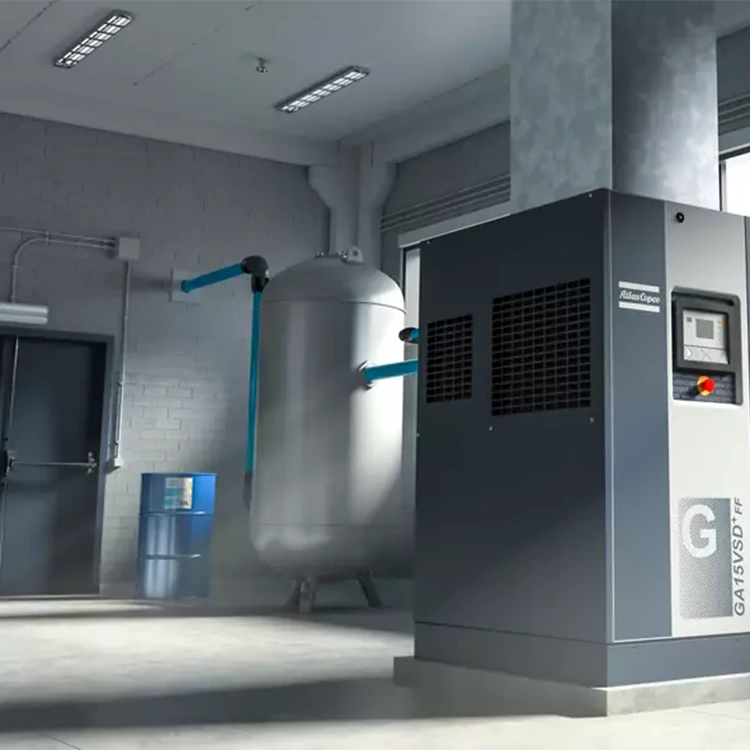

Деякі повітряні компресори «встановлюються на резервуар», що означає, що вони постачаються як повний блок і встановлюються на верхній частині резервуара для прийому повітря. Використання повітряних компресорів резервуарного типу не тільки економить простір, але й знижує початкову вартість установки, необхідну для установки окремих сушарок. Така конфігурація дуже поширена в невеликих повітряних компресорах, і вихідна потужність зазвичай не перевищує 26 кіловат (або 35 кінських сил). Великі повітряні компресори не підходять для конструкцій установки в резервуарах, оскільки це призведе до важкої установки, що потенційно створює загрозу безпеці.

Використання повітряних ресиверів у пневматичних системах дозволяє зменшити надмірну циркуляцію та забезпечити постійний тиск повітря, що має вирішальне значення для підтримки ефективності компресорів та продовження терміну їх служби.

Види повітряних ресиверів

Існують різні типи повітряних ресиверів для задоволення конкретних потреб застосування. Серед найпоширеніших – ресивери мокрого повітря та ресивери сухого повітря.

Встановіть ресивер вологого повітря між повітряним компресором і сушаркою. Ці резервуари для зберігання зберігають неочищене стиснене повітря та допомагають видалити вологу до того, як повітря потрапить у систему сушіння, відіграючи вирішальну роль у підвищенні продуктивності сушарки. Цей крок може забезпечити підвищення ефективності процесу сушіння.

З іншого боку, ресивер сухого повітря зберігає оброблене стиснене повітря і зазвичай встановлюється після повітряного компресора та осушувача. Їх основна функція - підтримувати цілісність сухого повітря і забезпечувати стабільну і надійну роботу системи.

Як правильно вибрати ресиверний бак?

Хорошим емпіричним правилом для вибору резервуара для зберігання повітря є пропуск 3-4 галонів повітря на швидкість потоку CFM або 10-15 літрів на літр стисненого повітря в секунду, залежно від типу використовуваного повітряного компресора та застосування. Подібно до вибору повітряного компресора, при визначенні відповідних специфікацій ресивера повітря для вашої системи слід враховувати кілька факторів. Настійно рекомендуються наступні фактори:

Зведення до мінімуму коливань/перепадів тиску: резервуар для прийому повітря використовується для мінімізації коливань тиску, які можуть вплинути на виробничий процес і якість продукції. Вибираючи правильний резервуар для прийому повітря для вашого компресора, необхідно враховувати дві величини: вихідний тиск компресора та вимоги до застосування в місці використання. Будь ласка, зверніть увагу, що стиснене повітря, що зберігається в резервуарі для прийому повітря, корисне лише тоді, коли його тиск достатній для підтримки відповідного процесу. Тому слід враховувати тривалість, протягом якої резервуар для прийому повітря подає газ під тиском, необхідним для кінцевого користувача/обладнання (у хвилинах).

Задовольнення короткочасних пікових потреб у повітрі: якщо потреба в стисненому повітрі різко коливається протягом дня, потрібно враховувати піковий попит, щоб переконатися, що тиск у системі не падає нижче допустимого рівня. Резервуари для зберігання повітря забезпечують зберігання для задоволення короткочасних пікових потреб у повітрі, які компресор не може задовольнити. Ваші потреби в повітрі можуть змінюватися залежно від часу доби, графіків змін або навіть виняткових потреб (наприклад, час від часу використання піскоструминних машин або машин для струминної обробки абразивним середовищем). Повне розуміння вашого застосування стисненого повітря, необхідної швидкості повітряного потоку (CFM або літрів на секунду) і очікуваного пікового тиску вашої системи є дуже корисним, оскільки це визначає, який потік стисненого повітря необхідний для запобігання нестачі повітря в будь-якій частині процесу.

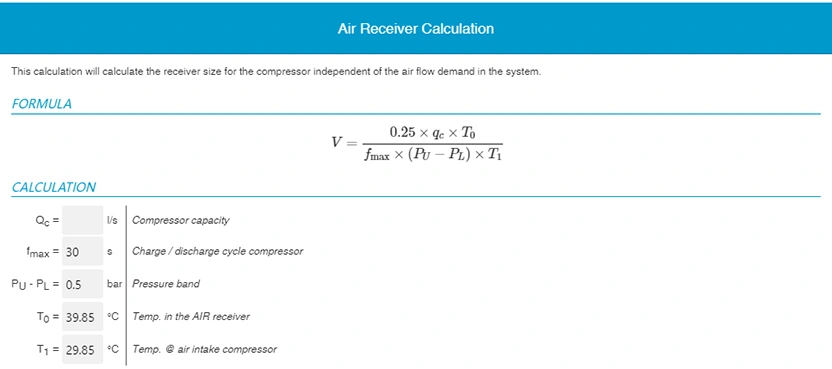

Розрахунок повітряного ресивера
